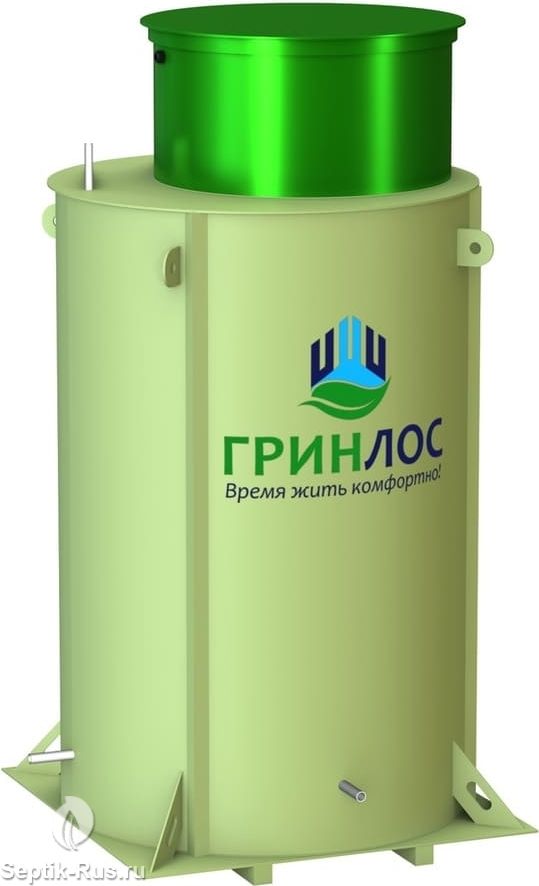

Особенности ГРИНЛОС Кессон 4
ГРИНЛОС Кессон 4 — это пластиковый кессон для скважины, изготовленный из полипропилена, блок-сополимера, благодаря чему он не подвержен коррозии. Имеет герметичную пластиковую конструкцию с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.
Корпус устройства представляет собой цилиндр высотой 2.5 м и диаметром основания 1.3 м. Такая форма ГРИНЛОС Кессон 4 обеспечивает его высокую прочность и устойчивость к давлению грунта.
Оснащен уникальной муфтой с усиленный хомутом и герметичным оголовком.

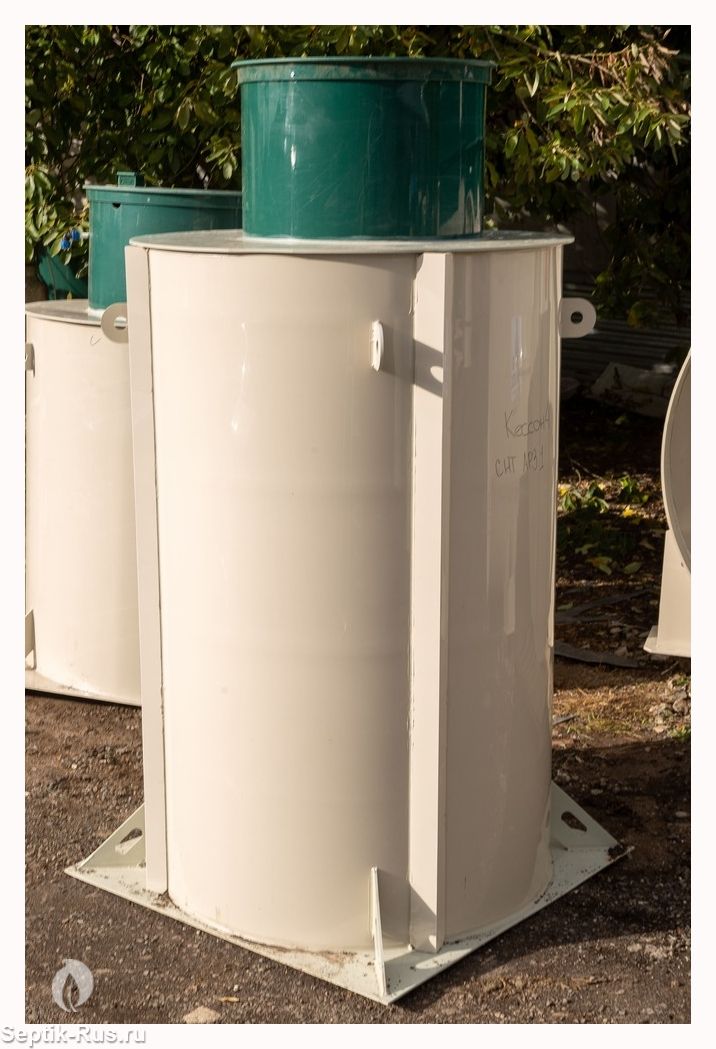

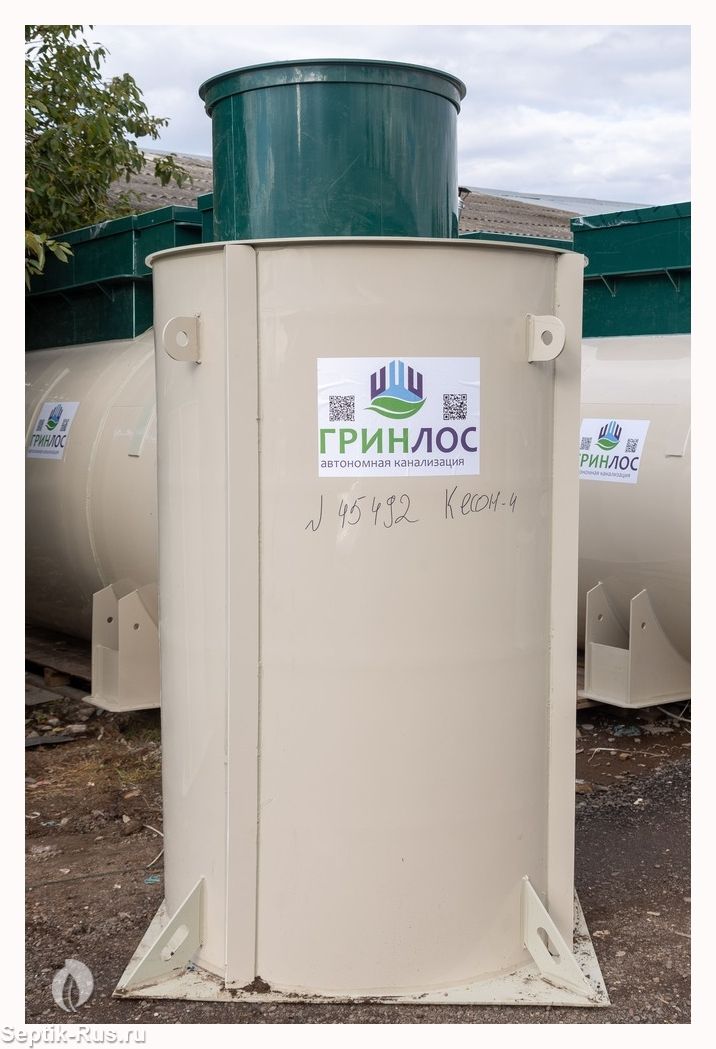

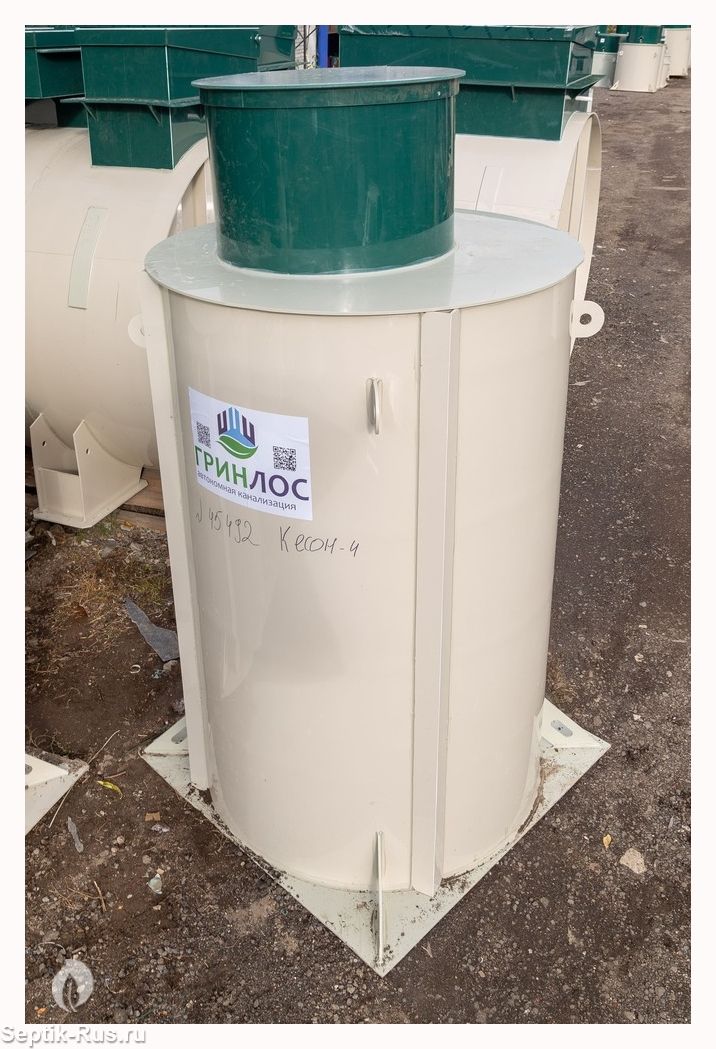

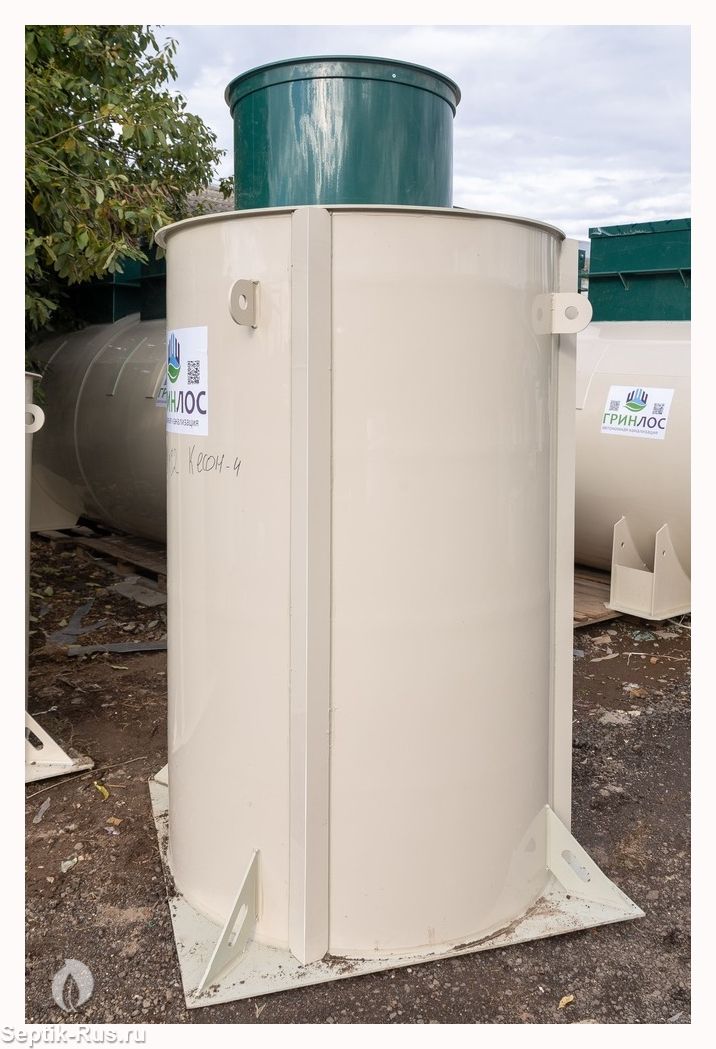

Устройство ГРИНЛОС Кессон 4
Изделие изготовлено из вспененного полипропилена обладает усиленным основанием.
Изделие имеет герметичную пластиковую конструкцию (рабочая камера с горловиной или без, в зависимости от модели) с ребрами жесткости, основанием с грунт зацепами, встроенной лестницей и крышкой.
В зависимости от своего назначения, Изделие может быть дополнительно оснащено муфтой обсадной трубы, которая обеспечивает герметичное соединение Изделия и скважины.
При использовании Изделия в качестве дополнения, например, к колодцу, внутри может размещаться: насосное оборудование, фильтры, гидроаккумулятор, запорная арматура, а также разведение трубопровода в разных направлениях, что позволяет сократить затраты на подключение дополнительных потребителей

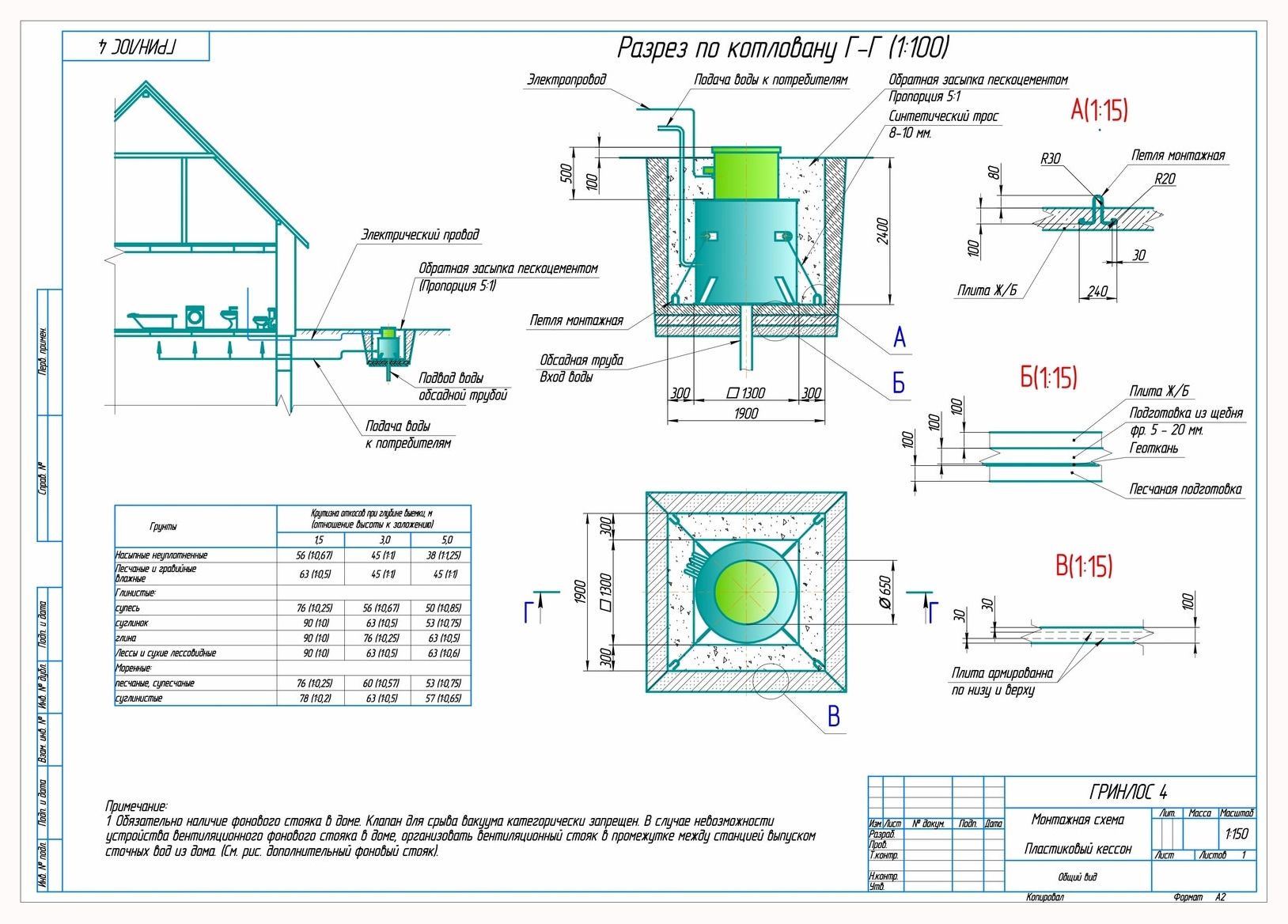

Установка и монтаж ГРИНЛОС Кессон 4
При проектировании и монтаже Кессона «ГРИНЛОС Кессон» необходимо руководствоваться рекомендациями настоящего Паспорта, проектной документацией, рекомендациями проектировщиков, ТУ 42.21.13-001-45153072-2020, а так же действующими нормами и правилами: СП 45.13330.2012 Земляные сооружения, основания и фундаменты; СП 70.13330.2012 Несущие и ограждающие конструкции; СП 12-135-2003 Безопасность труда в строительстве; СП 22.13330.2011 Основания зданий и сооружений; СП 32.13330.2012 Канализация. Наружные сети и сооружения; актуальное издание ПУЭ (правила устройства электроустановок).
Монтаж кессона начинается с планировки котлована. Выполнять данную работу необходимо учитывая эксцентриситет отверстия в дне кессона и с учётом направленности водопровода.
Диаметр и углубленность котлована вычисляется при помощи схемы подключения конкретного вида кессона. После подтверждения верности разметки роется котлован, в котором непрерывно контролируется вертикальность стен на глубину.
После вырывания котлована на необходимую глубину, подушка из песка заполняется иуплотняется с выходом ее поверхности ниже нулевой отметки с использованием строительногоуровня.
Основание из бетона ПП-12 (ПП-15 исходя от модели) кладётся на подушку из песка таким образом, чтобы футеровка входила в проём в основании и затем уравнивается. После установки пространство между стеной проёма и обсадной трубкой следует залить специальным составом из цемента. В процессе установки очень важно тщательно следить за горизонтальным положением поверхности основания.
Для дальнейшего анкерного крепления кессона применяется шнур из синтетического материала, диаметр которого должен составлять от 16 мм. Шнур фиксируется к монтажным кольцам основания из бетона. Затем, шнуры отводятся на поверхность почвы и можно приступать к установке кессона.
ПРЕДУПРЕЖДЕНИЕ! При анкеровке не используйте стальной трос либо цепь взамен шнура из синтетического материала.
В случае, когда кессон идет сразу в соединении с водонепроницаемой муфтой, ее следует заранее разобрать. Чтобы это сделать, ослабьте все резьбовые крепления, снимите сверху фланец и кольцо для уплотнения.
Обсадную трубку скважины укорачивают таким образом, чтобы она не торчала свыше чем на 50 см от основания из бетона. Кессон из пластика следует поднять и совместить с приёмной трубкой в основании кессона. При погружении кессона обсадная трубка должна входить в приёмную трубку водонепроницаемой муфты, соответственно.
После установки кессона на фундамент из бетона его закрепляют заранее приготовленными шнурами с использованием крепёжных проушин в основании кессона.
Кроме того, на обсадную трубку, устанавливается кольцо для уплотнения, а ещё ответный фланец герметичного соединения корпуса, и все крепления между болтами плавно стягиваются.
Перед засыпкой колодцев необходимо ввести в кессон магистральный водопровод и электрокабель.
Для этого следует приготовить подходящие лунки, основываясь на траншеи водоснабжения, прилегающей к кессону, вставить/вывести водоснабжение с использованием запорной арматуры и компрессионных фитингов и электрокабеля.
Засыпка пазух котлована производится слоями, песком для вида грунта «песчаный» либо «полу глиняный» или раствором песка и цемента в соотношении 5: 1 для «глинистого» грунта и для грунта «сыпучий песок». Толщина одного слоя должна составлять 300 мм, обсыпка осуществляется с непременным поливом водой и прессовкой всех слоёв по отдельности.
